نوع سنسور
چشم پردهای دوکارۀ مادون قرمز
کشور سازنده
چین
مناسب برای
دربهای اتوماتیک شیشهای با ارتفاع استاندارد
ولتاژ کاری
DC 12–24 ولت
جریان مصرفی
حدود 40 تا 60 میلیآمپر
نوع خروجی
NPN / NO (Normally Open)
جنس بدنه
پلاستیک ABS مقاوم
نوع تشخیص
پرده نوری دوکاناله
زاویه پوشش
دید مستقیم و باریک (Single beam)
محدوده پوشش دید
جلو و زیر سنسور
زمان پاسخدهی
کمتر از 30 میلیثانیه
دمای کاری
-10 تا +60 درجه سانتیگراد
فاصله تشخیص استاندارد
معمولاً 1.2 تا 2.5 متر
محدودهی مناسب ارتفاع درب
تا حداکثر 2.80 متر

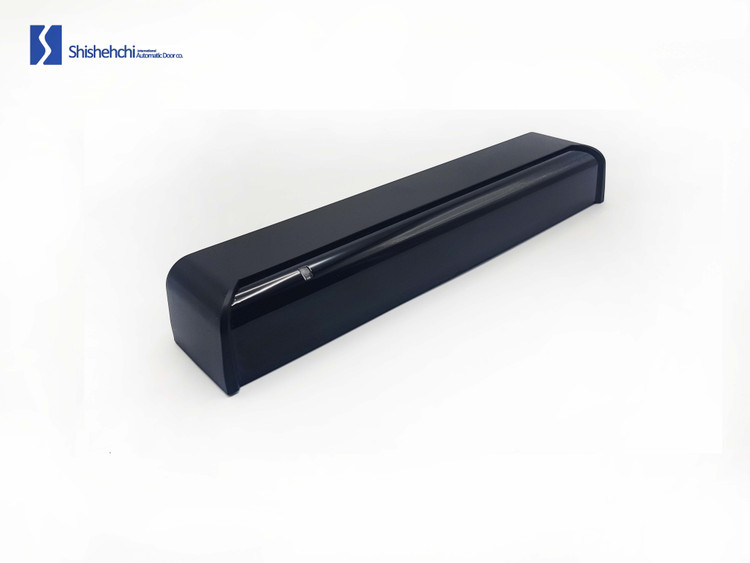

چشم دوکارۀ پردهای چینی – سنسور ایمنی کامل درب اتوماتیک شیشهای
چشم دوکارۀ پردهای چینی یکی از مهمترین و کاربردیترین سنسورهای ایمنی در سیستمهای درب اتوماتیک شیشهای است که برای کنترل کامل عبور و مرور و افزایش ایمنی درب استفاده میشود. این نوع چشم، برخلاف مدلهای تککاره، توانایی پوشش دو ناحیه مهم بهصورت همزمان را دارد و به همین دلیل به آن «دوکاره» گفته میشود.
چرا چشم دوکاره اهمیت دارد؟
در دربهای اتوماتیک شیشهای، فقط جلوی درب مهم نیست.
همانطور که قبلاً گفتیم، سه محدوده اصلی باید توسط چشمها کنترل شوند:
-
سمت بیرون درب (تشخیص ورود)
-
سمت داخل درب (تشخیص خروج)
-
فضای بین خود دربها (محل توقف احتمالی فرد هنگام عبور)
چشم دوکارۀ پردهای دقیقاً برای پوشش کامل این نیاز ایمنی طراحی شده است.
عملکرد چشم دوکارۀ پردهای (به زبان ساده)
چشم دوکارۀ پردهای چینی دارای دو سنسور مادونقرمز مجزا است:
-
🔹 سنسور اول: جلوی درب و مسیر عبور را تشخیص میدهد
-
🔹 سنسور دوم: فضای زیر خود سنسور را پوشش میدهد
به این ترتیب:
✔ اگر شخصی به در نزدیک شود → درب باز میشود
✔ اگر فردی هنگام عبور بین درب توقف کند → چشم آن را تشخیص میدهد
✔ اگر مانعی بین دو لنگه در قرار بگیرد → درب از بسته شدن جلوگیری میکند
این همان تفاوت اصلی چشم دوکاره با چشم تککاره است.
تفاوت چشم دوکاره و تککاره (خیلی خلاصه)
| نوع چشم | محدوده پوشش |
|---|---|
| چشم تککاره | فقط جلوی درب |
| چشم دوکاره | جلوی درب + فضای بین درب |
چشم دوکاره به دلیل داشتن دو سنسور، ایمنی کاملتری برای کاربران فراهم میکند و در پروژههای حرفهایتر گزینه مناسبتری محسوب میشود.
مشخصات فنی چشم دوکارۀ پردهای چینی
| مشخصه | مقدار |
|---|---|
| نوع سنسور | چشم پردهای دوکارۀ مادونقرمز |
| نام انگلیسی | Dual Beam Curtain Safety Sensor |
| ولتاژ کاری | 12 تا 24 ولت DC |
| جریان مصرفی | حدود 40 تا 60 میلیآمپر |
| نوع خروجی | NO / NPN |
| نوع تشخیص | پرده نوری دوکاناله |
| محدوده تشخیص | جلو و زیر سنسور |
| فاصله تشخیص | حدود 1.2 تا 2.5 متر |
| زمان پاسخدهی | کمتر از 30 میلیثانیه |
| حداکثر ارتفاع مناسب درب | تا 2.80 متر |
| دمای کاری | -10 تا +60 درجه سانتیگراد |
| جنس بدنه | پلاستیک ABS مقاوم |
| سازگاری | کنترلباکس یونیک ST20 و بردهای مشابه |
چه زمانی چشم دوکاره انتخاب بهتری است؟
چشم دوکارۀ پردهای چینی گزینه مناسبی است برای:
-
دربهایی که ایمنی بالاتری نیاز دارند
-
مکانهایی که احتمال توقف فرد بین درب وجود دارد
-
فروشگاهها و فضاهای پرتردد
-
پروژههایی که نمیخواهند ریسک بسته شدن در روی افراد وجود داشته باشد
در این شرایط، استفاده از چشم دوکاره باعث افزایش ایمنی، کاهش خطا و عملکرد مطمئنتر سیستم میشود.
نکات مهم در انتخاب چشم دوکاره
-
این چشمها برای دربهایی با ارتفاع حداکثر 2.80 متر مناسب هستند
-
در پروژههایی با ارتفاع بیشتر از 2.80 متر، تردد بسیار بالا یا شرایط محیطی خاص، بهتر است از چشمهای حرفهایتر مانند Optex یا Zen / ZenSafe برند BEA بلژیک استفاده شود
-
تنظیم درست محل نصب و زاویه سنسورها تأثیر مستقیم روی عملکرد صحیح چشم دارد
نحوه تهیه و خرید
چشم دوکارۀ پردهای چینی:
-
بهصورت تکی
-
یا بهصورت پک کامل (چشم تککاره + چشم دوکاره)
از طریق سایت قابل تهیه است. انتخاب خرید تکی یا پک کامل بسته به نوع پروژه، سطح ایمنی مورد نیاز و نظر نصاب انجام میشود.
جمعبندی نهایی
چشم دوکارۀ پردهای چینی یک سنسور ایمنی کامل، کاربردی و اقتصادی برای دربهای اتوماتیک شیشهای است که با پوشش همزمان جلوی درب و فضای بین دربها، ایمنی عبور و مرور را بهطور قابل توجهی افزایش میدهد. این چشم انتخابی مناسب برای پروژههایی است که ایمنی کاربران اهمیت بالاتری دارد و نمیخواهند ریسک بسته شدن درب روی افراد وجود داشته باشد.
