سیستم زیر سقفی ( سکشنال ) چفت مدل تک ( ساده )
نام سیستم
سیستم زیرسقفی چفت – مدل تک
نوع کاربرد
درب زیرسقفی و درب ریلی تکلنگه
نوع موتور
موتور متحرک (حرکت موتور روی ریل)
قدرت موتور
1100 نیوتن
مناسب تردد
ترددهای نسبتاً زیاد
ولتاژ کاری
24 ولت DC
سیستم ایمنی
آنتیکرش (تشخیص مانع و بازگشت خودکار)
طول ریل استاندارد
4 متر
نوع مکانیزم حرکتی
ریل و زنجیر صنعتی
بازشوی مفید استاندارد
حدود 3.50 تا 3.60 متر
امکان افزایش بازشو
دارد
محدوده دهانه پیشنهادی
دهانههای با عرض کمتر از 3.5 متر
ریلهای الحاقی ( اضافه )
ریل 1 متری و 2 متری
برد کنترل
برد رامونا
حداکثر بازشو قابل دستیابی
حدود 5.60 متر (با 2 متر ریل اضافه)
تجهیزات هشدار
1 عدد فلاشر
کشور سازنده
ایران
ریموت کنترل
2 عدد ریموت 433MHz
متعلقات نصب
دارد (کامل)
تجهیزات ایمنی
1 جفت چشم ایمنی
تکنولوژی طراحی
مهندسی معکوس سیستمهای Sommer آلمان
سیستم زیرسقفی چفت – مدل تک (Single)
مکانیزم اتوماتیک حرفهای برای دربهای زیرسقفی و ریلی
نگاه کلی
سیستم زیرسقفی چفت – مدل تک یک راهکار مهندسیشده برای اتوماتیکسازی دربهای زیرسقفی و ریلی است که با الهام مستقیم از ساختار سیستمهای زیرسقفی برند Sommer آلمان و بر پایهی مهندسی معکوس دقیق طراحی و در داخل کشور تولید شده است.
در فرآیند توسعه این سیستم، صرفاً کپیبرداری انجام نشده؛ بلکه با بررسی عملکرد بلندمدت سیستمهای مشابه خارجی، نقاط ضعف آنها شناسایی و متناسب با شرایط واقعی پروژههای ایران (نوع تردد، شرایط محیطی، نحوه نصب و نگهداری) اصلاح شده است.
نتیجه، سیستمی است قابل اعتماد، قدرتمند و بادوام که برای استفاده روزمره و حرفهای طراحی شده است.
فلسفه طراحی سیستم

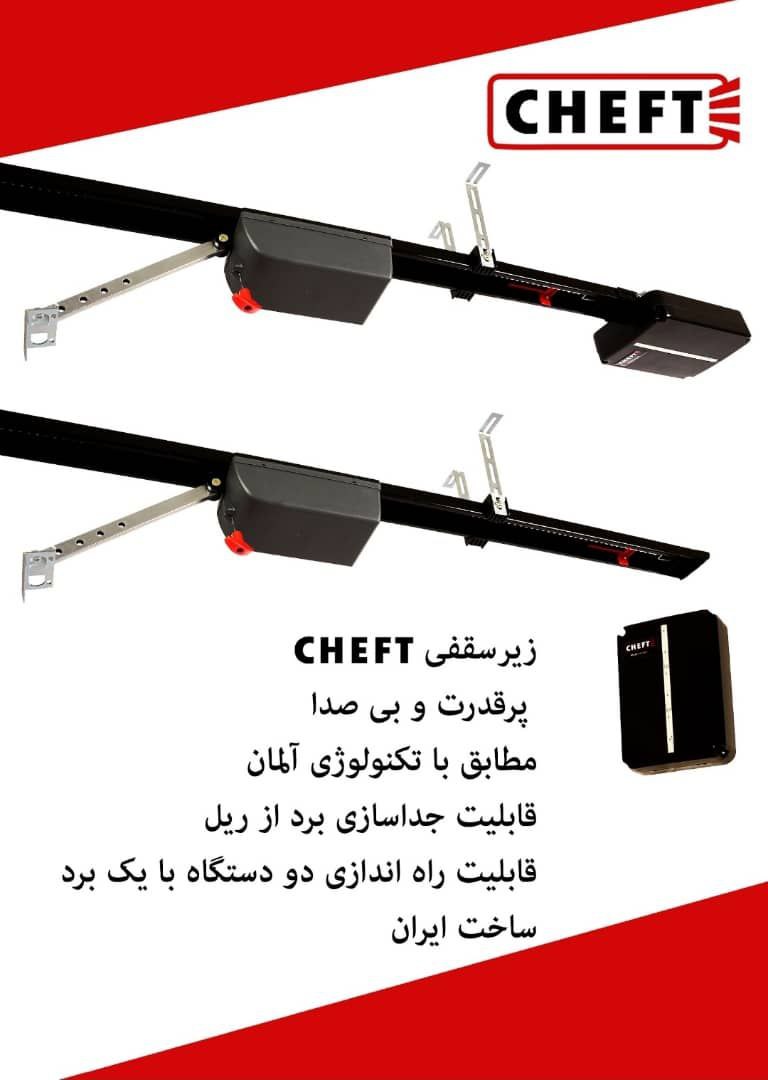

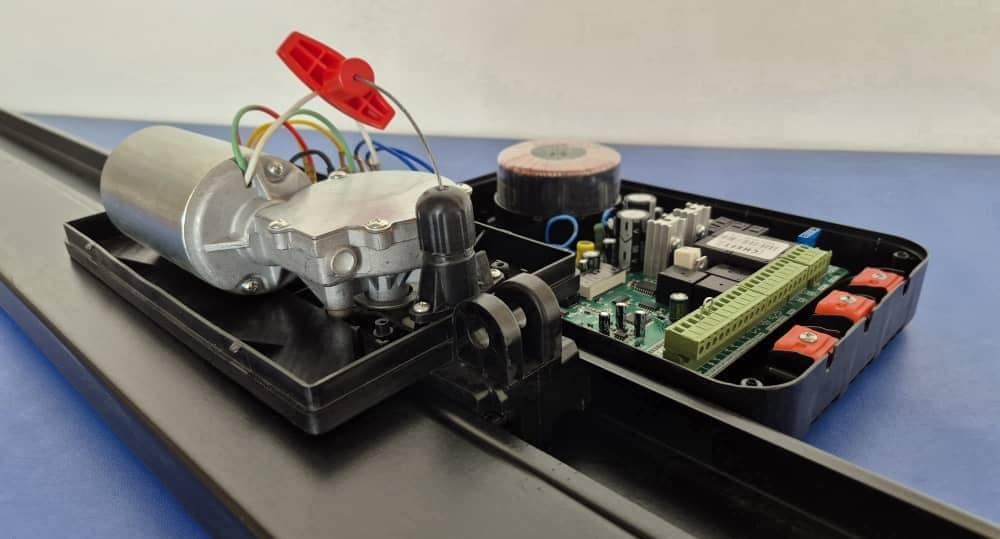

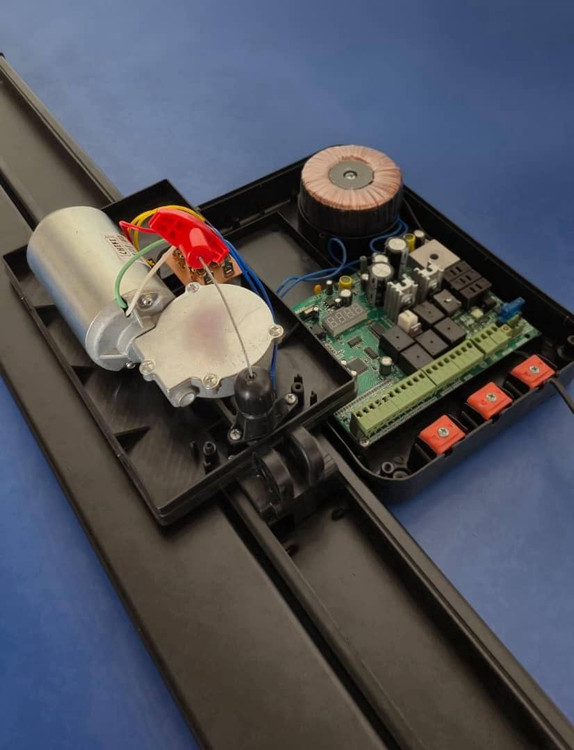

در سیستم زیرسقفی چفت، برخلاف بسیاری از اپراتورهای رایج، موتور ثابت نیست.
موتور بهصورت متحرک روی ریل حرکت میکند و نیروی محرکه را مستقیماً و بدون واسطه به درب منتقل مینماید.
این طراحی باعث میشود:
-
نیرو بهصورت یکنواخت در کل مسیر حرکت توزیع شود
-
از شوکهای ناگهانی به موتور جلوگیری شود
-
حرکت درب نرم، کنترلشده و بدون ضربه باشد
-
استهلاک مکانیکی سیستم به حداقل برسد
مشخصات الکتریکی | مناسب ترددهای بالاتر
سیستم زیرسقفی چفت با ولتاژ کاری 24 ولت DC طراحی شده است.
این موضوع چند مزیت مهم ایجاد میکند:
-
مناسب برای ترددهای نسبتاً زیاد
-
کنترل دقیقتر سرعت و نیرو
-
ایمنی بالاتر نسبت به سیستمهای 220 ولت
-
افزایش طول عمر موتور و برد الکترونیکی
ایمنی فعال | سیستم آنتیکرش (Anti-Crush)
یکی از نقاط قوت اصلی سیستم زیرسقفی چفت، برخورداری از سیستم آنتیکرش واقعی است.
در صورتی که هنگام بسته شدن درب:
-
شخص، خودرو یا مانعی در مسیر قرار بگیرد
سیستم بهصورت هوشمند: -
مانع را تشخیص میدهد
-
از اعمال فشار اضافی جلوگیری میکند
-
جهت حرکت را تغییر داده و درب را مجدداً باز میکند
این عملکرد:
-
ایمنی کاربران را تضمین میکند
-
از آسیب دیدن درب و یراقآلات جلوگیری میکند
-
استانداردی ضروری برای فضاهای پرتردد محسوب میشود
مکانیزم حرکتی | ریل و زنجیر صنعتی
در حالی که برخی سیستمهای زیرسقفی موجود در بازار از ریل و تسمه استفاده میکنند،
سیستم زیرسقفی چفت از ریل تقویتشده و زنجیر صنعتی بهره میبرد.
این انتخاب کاملاً مهندسیشده است، زیرا:
-
زنجیر مقاومت بالاتری در برابر تردد مداوم دارد
-
در طول زمان دچار کشآمدگی یا لغزش نمیشود
-
امنیت عملکرد در پروژههای بزرگتر را افزایش میدهد
-
برای استفاده بلندمدت قابل اطمینانتر است
محدوده بازشو | سیستم توسعهپذیر
سیستم زیرسقفی چفت بهصورت استاندارد همراه با ۴ متر ریل و زنجیر عرضه میشود که:
-
مناسب دهانههایی با عرض کمتر از ۳٫۵ متر
-
ایجاد بازشوی مفید حدود ۳٫۵۰ تا ۳٫۶۰ متر
در پروژههایی با دهانههای عریضتر:
-
امکان استفاده از ریلهای الحاقی ۱ متری و ۲ متری وجود دارد
-
این ریلها به ریل اصلی متصل میشوند
-
و امکان افزایش بازشو تا حدود 5.60 متر را فراهم میکنند
📌 این ویژگی، سیستم چفت را به یک راهکار منعطف و قابل توسعه تبدیل میکند.

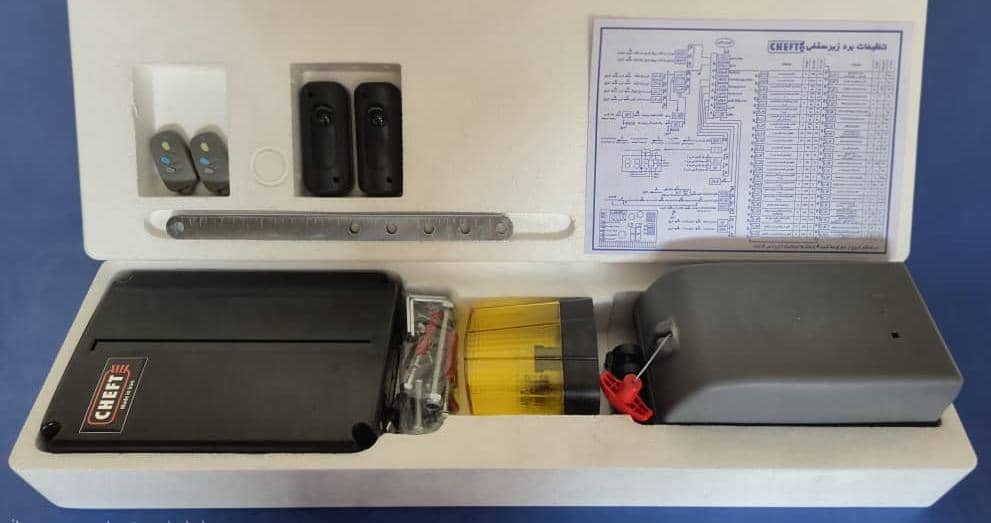

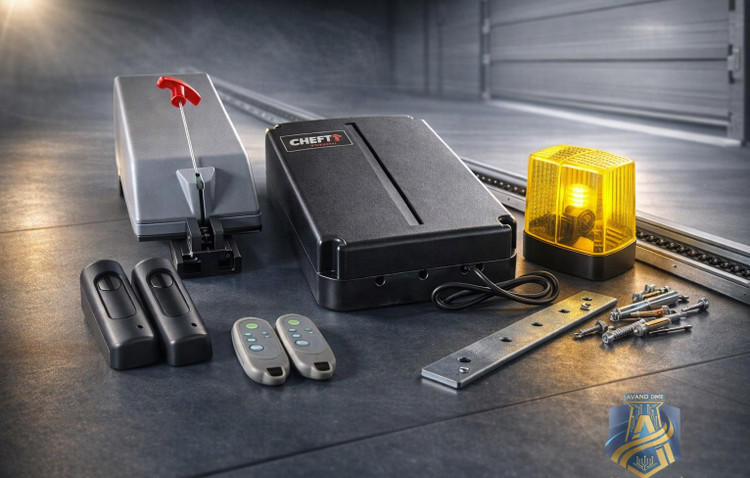

اجزای سیستم – مدل تک
-

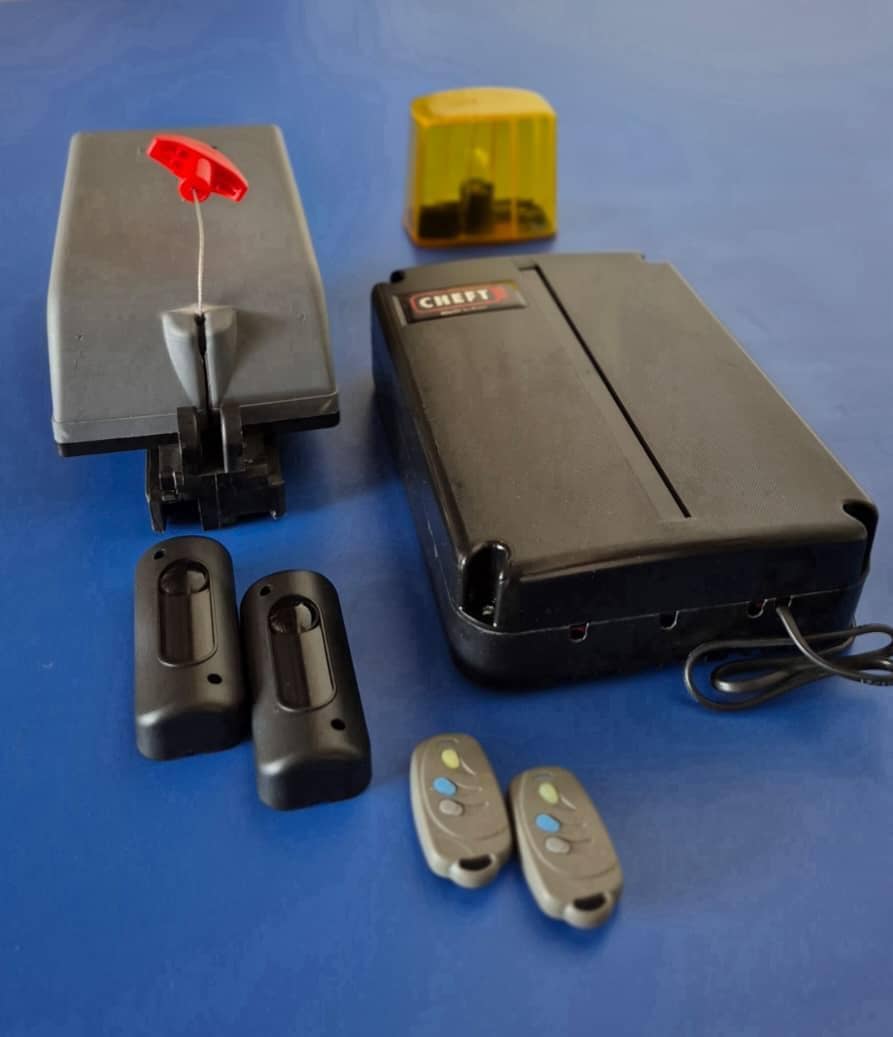

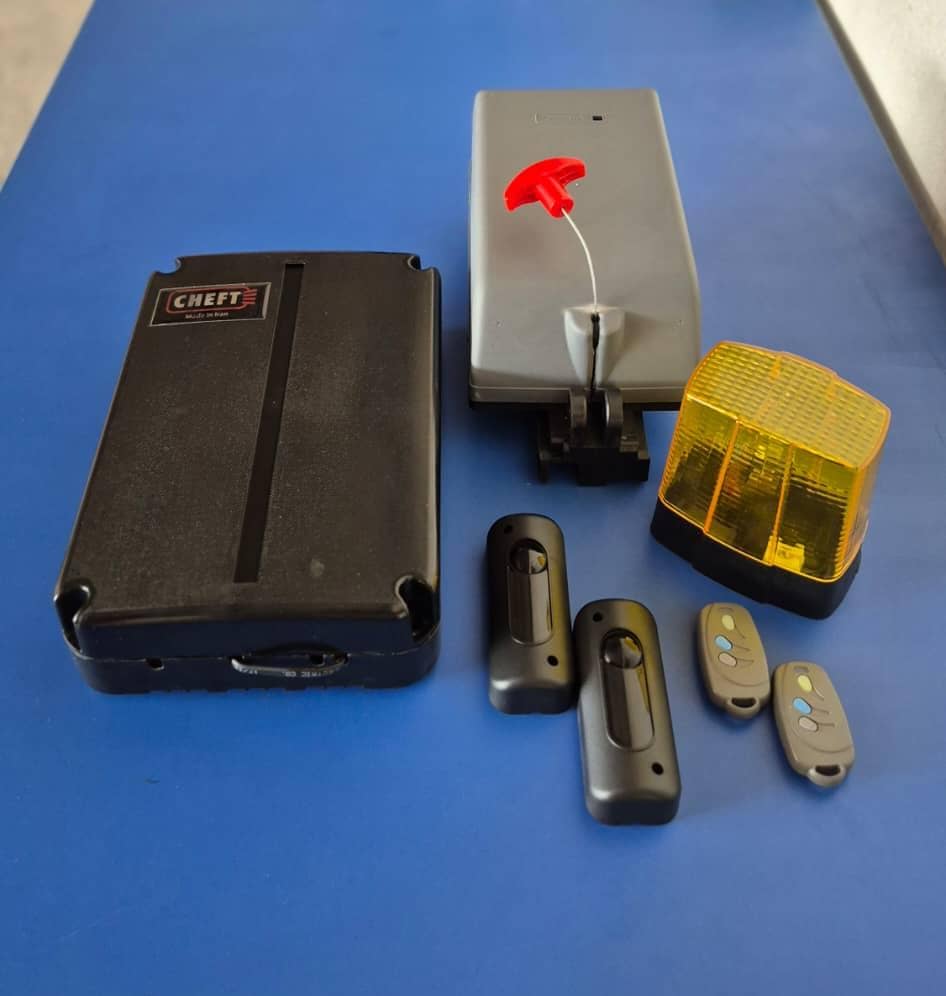

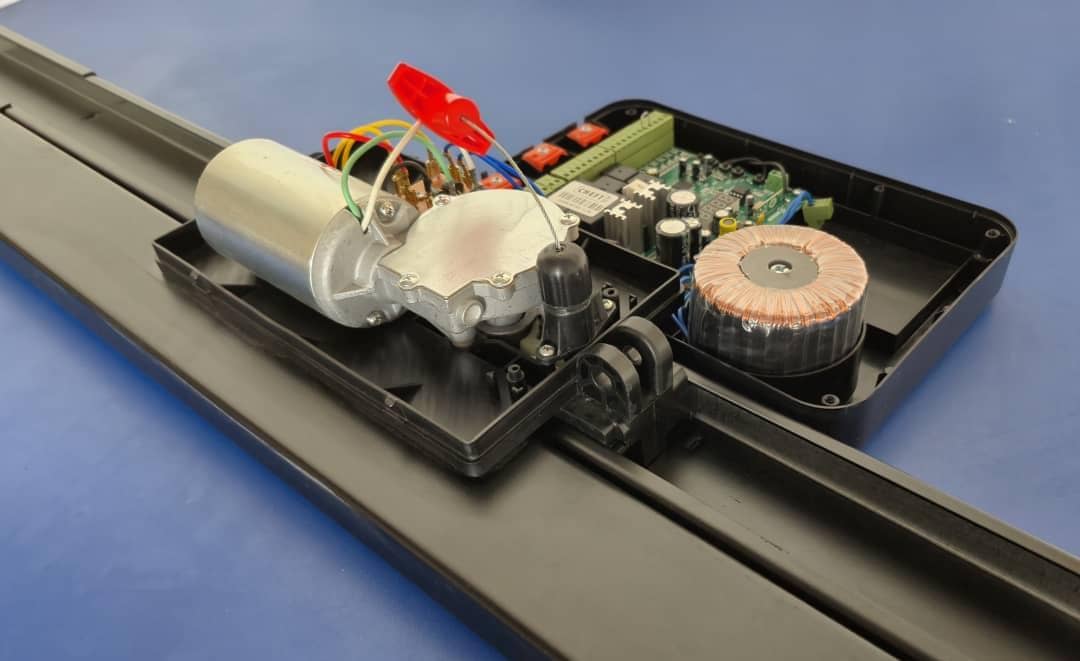

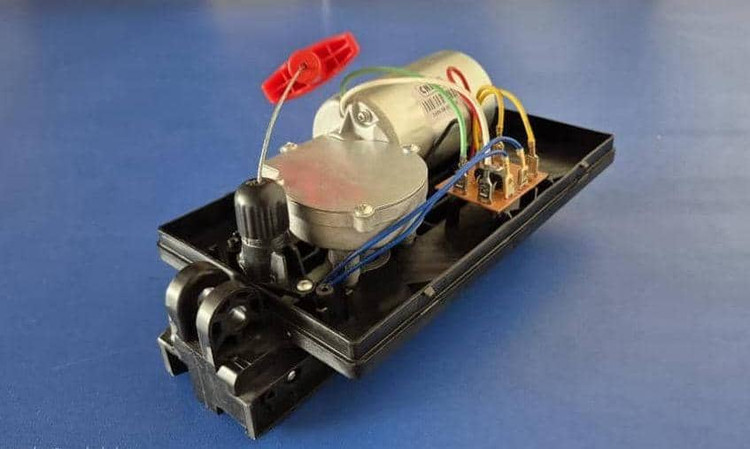

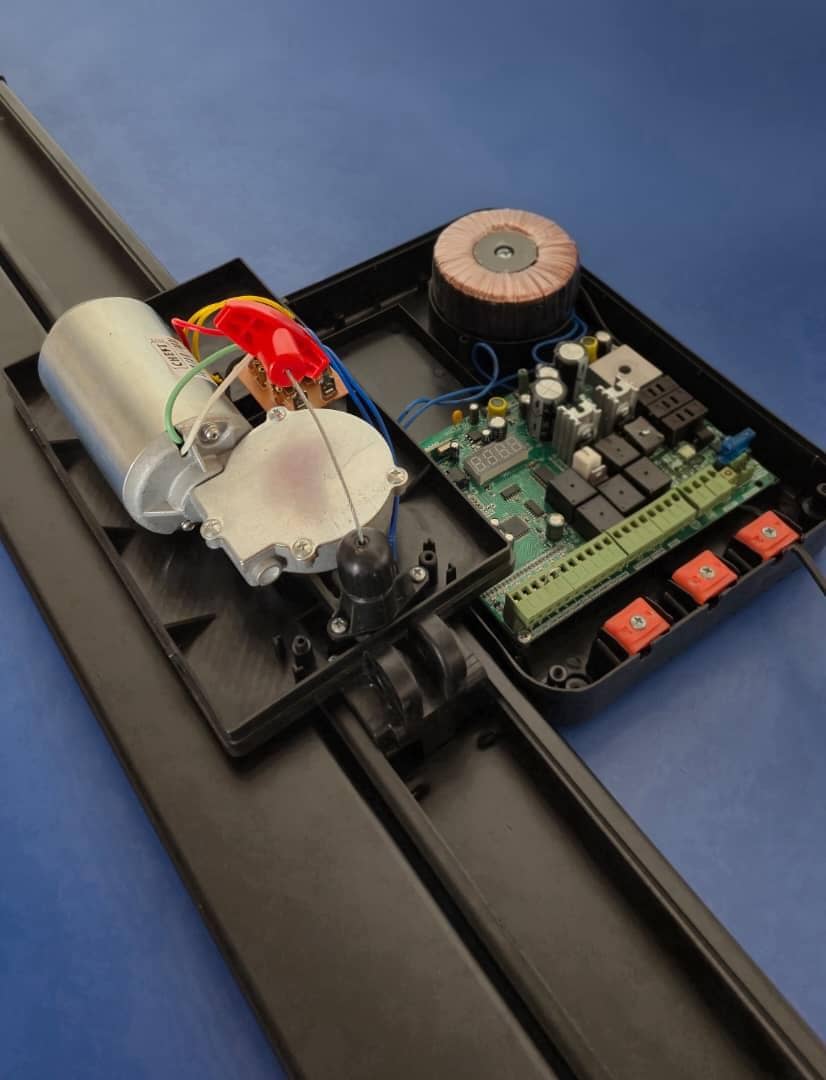

موتور متحرک زیرسقفی 1100 نیوتن
-

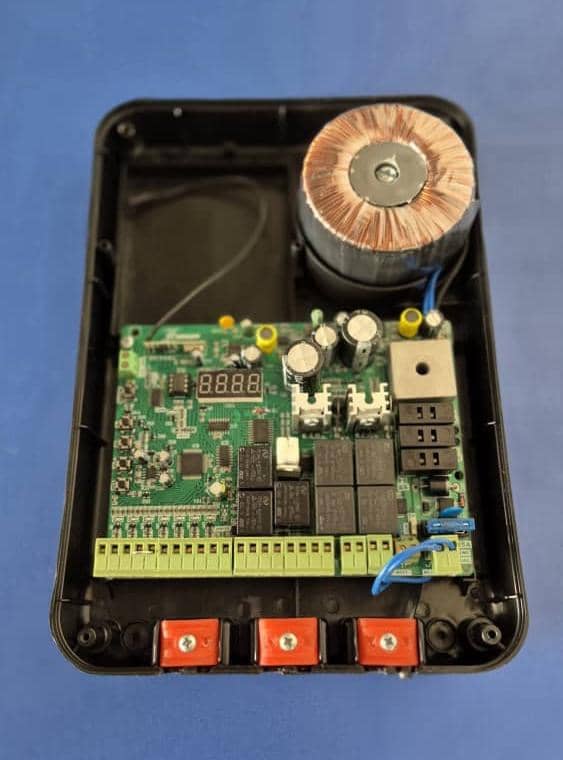

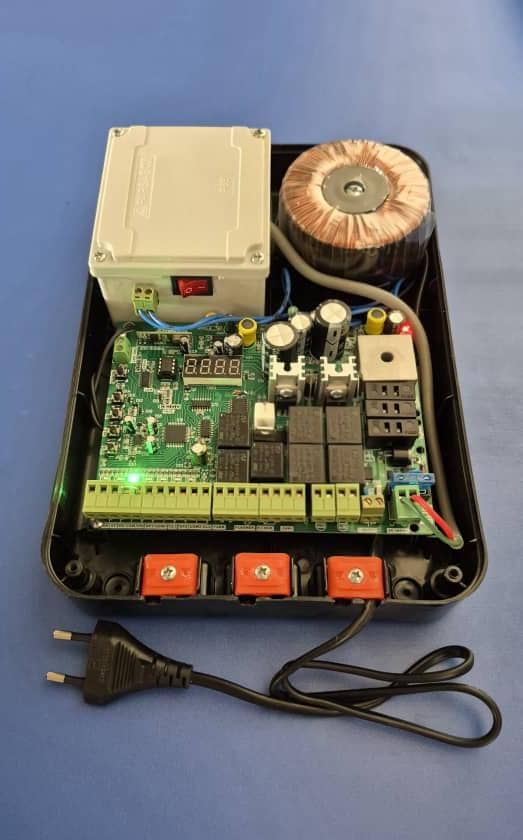

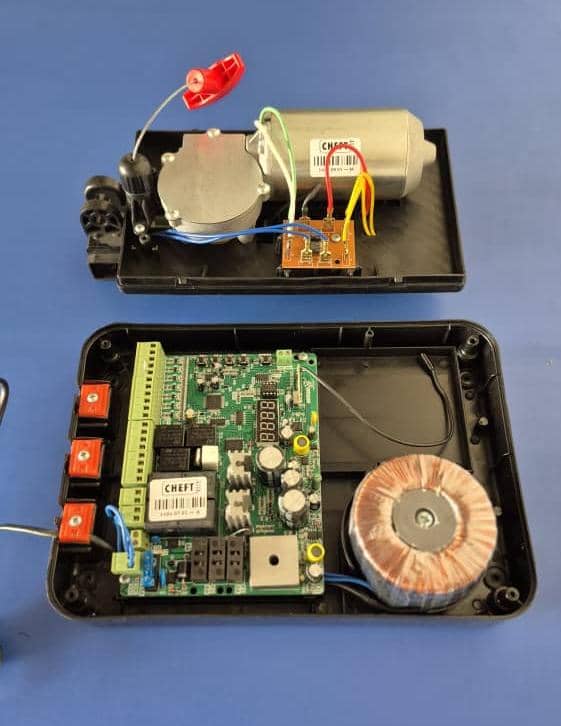

برد کنترل رامونا
-
یک جفت چشم ایمنی
-
فلاشر هشداردهنده
-
۴ متر ریل و زنجیر
-
متعلقات کامل نصب
-
2 عدد ریموت 433MHZ
کاربردهای پیشنهادی
-
دربهای زیر سقفی پارکینگ
-
دربهای ریلی تکلنگه یا چند لنگه
-
فضاهای مسکونی، تجاری و نیمهصنعتی
-
پروژههایی که دوام، ایمنی و نرمی حرکت اهمیت دارد
مزیت بزرگ؛ تولید ایران، خدمات همیشه در دسترس
سیستمهای زیرسقفی چفت طراحی و تولید ایران (اصفهان) هستند. این موضوع یک مزیت بسیار مهم محسوب میشود؛ چرا که:
-
قطعات یدکی بهراحتی در دسترساند
-
هزینه تعمیر و نگهداری بهمراتب کمتر از برندهای چینی و اروپایی است
-
خدمات فنی و پشتیبانی بدون وابستگی به واردات انجام میشود
-
هیچ نگرانی بابت توقف سیستم به دلیل نبود قطعه وجود ندارد
این ویژگی، سیستم چفت را به انتخابی مطمئن و بدون دردسر برای مصرفکننده و نصاب تبدیل کرده است.
جمعبندی مدل تک
سیستم زیرسقفی چفت – مدل تک ترکیبی از مهندسی آلمانی و تولید هوشمند داخلی است؛ سیستمی ۲۴ ولت، ایمن، زنجیری و توسعهپذیر که برای کارکرد مطمئن در شرایط واقعی طراحی شده است.
سیستم زیرسقفی چفت – مدل دبل (Double)
راهکار یکپارچه برای مدیریت همزمان چند درب ریلی
معرفی سیستم
سیستم زیرسقفی چفت – مدل دبل برای پروژههایی طراحی شده که دارای دو یا چند دهانه کنار هم هستند و توسط دو یا چند لنگه درب ریلی مسدود میشوند.
در این فضاها، هر لنگه درب هنگام باز شدن، به سمت پشت یا جلوی لنگه کناری حرکت میکند تا مسیر عبور ایجاد شود.
مدل دبل چفت، جایگزینی حرفهای برای نصب دو سیستم مجزاست.
منطق عملکرد یکپارچه
در سیستم دبل:
-
هر درب دارای موتور متحرک مستقل است
-
هر دو موتور توسط یک برد رامونا مشترک کنترل میشوند
-
این ساختار باعث:
-
هماهنگی کامل حرکت
-
یکسان بودن سرعت و توقف
-
افزایش ایمنی کلی سیستم
میشود.
-
مشخصات الکتریکی و ایمنی
-
ولتاژ کاری: 24 ولت DC
-
مناسب برای ترددهای نسبتاً زیاد
-
مجهز به سیستم آنتیکرش هوشمند
-
افزایش ایمنی در عبور همزمان افراد و خودروها
مکانیزم حرکتی و ریل
-
موتورهای متحرک روی ریل
-
انتقال نیرو با ریل و زنجیر صنعتی
-
دوام بالا در پروژههای پرتردد
-
عملکرد پایدار و قابل پیشبینی
محدوده بازشو و توسعهپذیری
هر ریل بهصورت استاندارد ۴ متری است (مناسب دهانههای زیر 3/6 متر).
در صورت نیاز:
-
ریلهای الحاقی ۱ متری و ۲ متری
-
امکان افزایش بازشو تا حدود 5.60 متر
اجزای سیستم – مدل دبل
-
۲ موتور متحرک زیرسقفی (هرکدام 1100 نیوتن)
-
۱ برد رامونا مشترک
-
1 فلاشر
-
۱ جفت چشم ایمنی
-
۲ ریل ۴ متری
-
متعلقات کامل نصب
-
4 عدد ریموت 433MHZ
مزایای کلیدی سیستم دبل
✔ هماهنگی کامل دو درب
✔ ایمنی بالاتر نسبت به سیستمهای مجزا
✔ کاهش خطای حرکتی
✔ سیمکشی سادهتر
✔ صرفه اقتصادی قابل توجه
✔ مناسب پروژههای حرفهای و چنددهانه
جمعبندی مدل دبل
سیستم زیرسقفی چفت – مدل دبل یک راهکار مهندسیشده، قدرتمند و قابل توسعه برای مدیریت همزمان چند درب ریلی است که با کنترل مرکزی، موتورهای ۲۴ ولت و ساختار زنجیری، انتخابی مطمئن برای پروژههای جدی محسوب میشود.
